Сталевые опалубки для гидро- и электросетевых оснований: надёжный защитник в строительстве энергетической инфраструктуры
2025-12-02
Сталевые опалубки для гидро- и электросетевых оснований: надёжный защитник в строительстве энергетической инфраструктуры
В системе электромонтажных работ такие объекты, как фундаменты для комплектных трансформаторных подстанций и кабельные смотровые колодцы, являются «подземным фундаментом», обеспечивающим безопасность передачи электроэнергии и стабильную работу оборудования. Сталевые опалубки для гидро- и электросетевых оснований — это ключевой инструмент для формирования этого «фундамента». Как специализированный продукт, разработанный для нужд энергетического строительства, он используется главным образом для бетонного формования оснований подстанций и для структурной поддержки кабельных смотровых колодцев. Благодаря точному контролю размеров и высокой устойчивости опор такая опалубка создаёт прочное основание для установки энергооборудования и формирует безопасный канал для обслуживания кабелей, обеспечивая долговременную стабильность работы энергетических объектов и безопасность их последующей эксплуатации.
1. Основные области применения: фокус на ключевых звеньях энергетической инфраструктуры
Сталевая опалубка для гидро- и электросетевых оснований широко применяется в критически важных элементах энергетического строительства. Учитывая структурные особенности и функциональные требования различных объектов, формируются специализированные решения для конкретных сценариев.
(1) Строительство фундаментов для комплектных трансформаторных подстанций: «надёжное основание» для установки оборудования

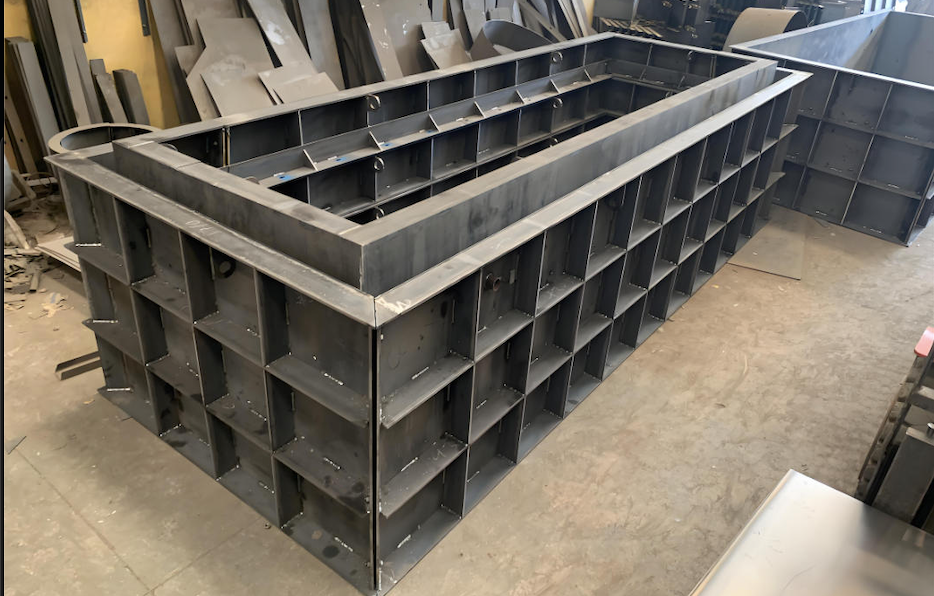

Как важные узлы систем передачи и распределения электроэнергии, комплектные трансформаторные подстанции предъявляют высокие требования к ровности и несущей способности фундамента, что напрямую влияет на стабильность работы оборудования. Сталевые опалубки для гидро- и электросетевых оснований учитывают особенности фундаментов подстанций — «прямоугольный объём, большое количество закладных элементов» — и выполняются в модульном исполнении, точно соответствуя размерам фундаментов под оборудованием 10 кВ, 35 кВ и других уровней напряжения (длина 2–6 м, ширина 1.5–4 м, высота 0.8–2 м). Для панелей используется стальной лист Q235B толщиной 4–6 мм, который формуется на ЧПУ-гибочном оборудовании, образуя ровную и жёсткую угловую геометрию; усиливающие рёбра с шагом ≤300 мм гарантируют отсутствие вздутия и деформаций во время бетонирования. Например, в одном городском проекте модернизации электросетей фундамент, выполненный с применением такой опалубки, имел отклонение по ровности ≤2 мм, погрешность позиционирования закладных болтов <1 мм, полностью соответствовал требованиям монтажа оборудования и не требовал повторной штукатурки после распалубки, что существенно сократило сроки строительства.
(2) Строительство кабельных смотровых колодцев: «защитный барьер» для сервисных каналов

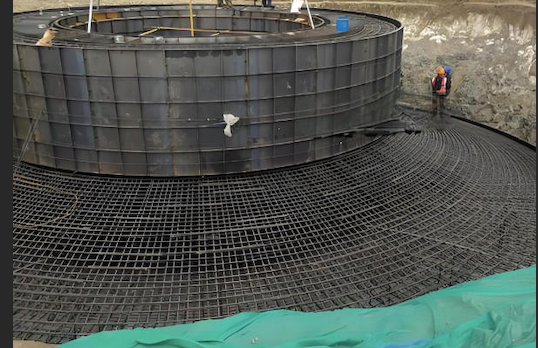

Кабельные смотровые колодцы являются важным узлом для укладки кабелей, проведения технического обслуживания и диагностики неисправностей, поэтому их герметичность, стойкость к проникновению воды и долговечность имеют решающее значение. Сталевые опалубки для гидро- и электросетевых оснований, учитывая потребности конструкций «круглый/квадратный колодец, множество технологических отверстий», предлагают полностью адаптируемые решения. Круглые колодцы выполняются из сегментных изогнутых стальных панелей, соединяемых фланцевым способом для быстрого монтажа, при этом диаметр может регулироваться (0.8–2 м). Для квадратных смотровых колодцев используются регулируемые угловые соединители, позволяющие адаптировать опалубку под различные размеры камер (от 1.2×1.2 м до 3×3 м). На внутренней стороне устанавливаются герметизирующие уплотнительные ленты, предотвращающие утечку раствора при бетонировании, а с внешней стороны предусмотрены канавки для укладки гидроизоляционных материалов, что облегчает последующие работы по гидроизоляции. В одном проекте кабельной сети промышленного парка смотровые колодцы, выполненные с использованием такой опалубки, достигли класса водонепроницаемости P6, успешно прошли испытания ливневыми потоками без протечек, а гладкая внутренняя поверхность колодца значительно облегчила протяжку кабеля и обслуживание, повышая безопасность и эффективность эксплуатационных работ.
2. Ключевые преимущества: соответствие специфическим требованиям энергетического строительства
Благодаря глубокой адаптации под условия электромонтажных работ сталевая опалубка для гидро- и электросетевых оснований демонстрирует выдающиеся преимущества в конструктивных характеристиках, эксплуатационных свойствах и строительном применении, становясь предпочтительным инструментом при возведении энергетической инфраструктуры.
(1) Точная адаптация: соответствие строгим требованиям монтажа электрооборудования
Энергетические объекты предъявляют крайне высокие требования к точности размеров фундаментов и позиционированию закладных элементов. Сталевая опалубка обеспечивает точное соответствие за счёт сочетания индивидуального проектирования и высокоточной обработки.
С одной стороны, производитель изготавливает опалубку строго по чертежам проектных институтов: длина, ширина, высота, отверстия под закладные болты и кабельные вводы выполняются с точностью, обеспечивающей позиционирование закладных элементов с погрешностью ≤1 мм, что полностью соответствует монтажным нормам.
С другой стороны, соединение щитов выполнено по типу «шип-паз» с зазором ≤0,3 мм, что эффективно предотвращает утечку раствора, образование раковин и дефектов на поверхности бетона, обеспечивая высокую ровность и плотность основания.
Например, при строительстве фундамента КТП на одной подстанции монтажные отверстия под заземляющие элементы были выполнены с высокой точностью, и готовое основание прошло проверку сопротивления заземления с первого раза, что позволило избежать дополнительных корректировок и существенно сэкономило время.
(2) Высокие защитные свойства: долговременная стабильность конструкций
Электроэнергетические сооружения часто размещаются на открытом воздухе или под землёй и должны выдерживать воздействие влаги, коррозии и агрессивной среды. Сталевая опалубка повышает защиту конструкции за счёт материалов и технологий:
— панели проходят горячее цинкование (толщина цинкового слоя ≥85 мкм) или покрываются эпоксидно-цинковым праймером и полиуретановой эмалью (суммарная толщина ≥120 мкм), обеспечивая стойкость к коррозии и солевому туману более 500 часов;
— усилительные рёбра располагаются в продольном и поперечном направлении, повышая изгибную прочность более чем на 40% и обеспечивая устойчивость к боковому давлению бетона до 60 кН/м².
В одном проекте кабельных колодцев в регионе с частыми осадками конструкции, выполненные с использованием этой опалубки, спустя 5 лет эксплуатации не имели следов коррозии или повреждений, обеспечивая непрерывную и безопасную работу кабельных линий.
(3) Высокая эффективность строительства: ускорение электромонтажных работ
Энергетические проекты часто выполняются в сжатые сроки и требуют высокой координации. Сталевая опалубка повышает темпы строительства благодаря оптимизированной конструкции:
— простая сборка: элементы соединяются болтами, не требуя сварки — 2–3 рабочих собирают комплект опалубки для фундамента КТП за 4 часа;
— быстрое распалубливание: полированная поверхность (шероховатость Ra ≤ 3,2 мкм) и использование смазки позволяют снимать опалубку через 24–48 часов без повреждений бетона;
— высокая повторяемость: качественные стальные опалубки выдерживают более 30 циклов использования, значительно снижая расходы по сравнению с деревянными.
Например, в одном проекте аварийного энергетического восстановления благодаря высокой эффективности опалубки за 7 дней были выполнены работы по бетонированию 5 фундаментов КТП, что на 60% быстрее традиционных методов.
(4) Соответствие требованиям безопасности: полная нормативная совместимость
Энергетическое строительство предъявляет строгие требования к безопасности конструкций и монтажных работ. Сталевая опалубка полностью соответствует действующим нормам:
— все углы выполнены с закруглением, предотвращая травмы персонала;
— соединение с фундаментом выполняется противоскользящими болтами, исключающими смещение опалубки;
— материалы проходят независимые испытания и соответствуют требованиям норм по механической прочности и коррозионной стойкости.
В процессе работ опалубка может использоваться совместно с защитными сетками, повышая безопасность на площадке. Готовые бетонные конструкции, выполненные с применением этой опалубки, стабильно проходят проверки на несущую способность и трещиностойкость, обеспечивая надёжное функционирование электрооборудования.
Применительная ценность: надёжная защита электротехнического строительства
Шаблоны из стали для фундаментов гидро- и электроэнергетики, применяемые при сооружении фундаментов для комплектных трансформаторных подстанций и кабельных смотровых колодцев, обеспечивают не только высокое качество строительства и структурную надёжность, но и повышают эффективность, экономичность и безопасность работ. Они полностью удовлетворяют строгим требованиям к фундаментам под электрооборудование, гарантируя его длительную и стабильную эксплуатацию, а также создают безопасные и удобные условия для последующего технического обслуживания. Эти шаблоны являются незаменимым инструментом в строительстве электротехнических объектов. По мере развития новой энергетической инфраструктуры стальные шаблоны для гидро- и электроэнергетических фундаментов будут постоянно совершенствоваться — за счёт более современных материалов и оптимизированных конструкций — и продолжат вносить вклад в создание высококачественной электротехнической инфраструктуры, содействуя развитию отрасли.
-
-
-
