Технологический путь от строительства к инновациям: цилиндрическая стальная опалубка
2026-09-01
В строительстве цилиндрические бетонные конструкции широко используются в мостах, виадуках и больших стадионах благодаря равномерному распределению напряжений и визуально гладкой поверхности. Одним из ключевых инструментов для придания формы этим цилиндрам является цилиндрическая стальная опалубка. Этот, казалось бы, простой стальной компонент на самом деле претерпел значительную эволюцию от традиционного строительства до современных инноваций. Сегодня мы углубимся в принципы его работы и технологические достижения с точки зрения «структурной механики».
I. Изменение восприятия: от «ограждения» к «несущей системе»
Многие люди на первый взгляд воспринимают цилиндрическую стальную опалубку как просто круглую стальную оболочку, используемую для удержания незатвердевшего бетона. Это понимание неполное. В действительности, во время заливки бетона опалубка должна выдерживать огромное боковое давление жидкого бетона — это давление резко возрастает с высотой заливки, иногда достигая десятков тонн на квадратный метр. Цилиндрическая стальная опалубка — это прежде всего «временная конструкция», обладающая достаточной жесткостью, прочностью и устойчивостью.
Традиционно опалубка рассматривалась как «одноразовая форма», используемая и затем разбираемая, с упором на скорость сборки. Однако с точки зрения современной строительной механики опалубка считается «тонкостенной цилиндрической оболочечной конструкцией» — по принципу аналогичной сосуду под давлением, за исключением того, что она выдерживает внутреннее давление жидкости. Это изменение в понимании напрямую влияет на расчет толщины стенок, расположение ребер усиления и расчеты выбора соединительных болтов в стальной опалубке.

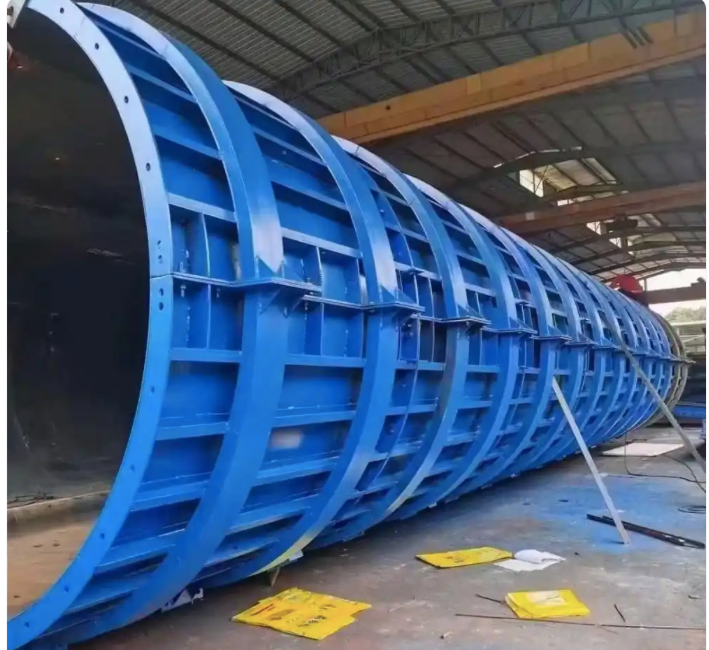

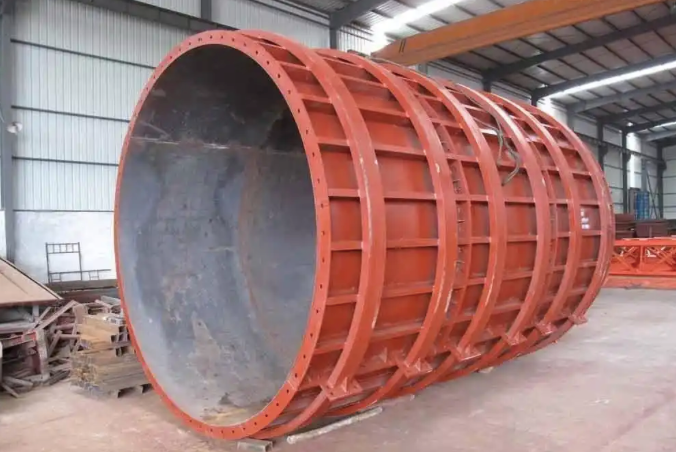

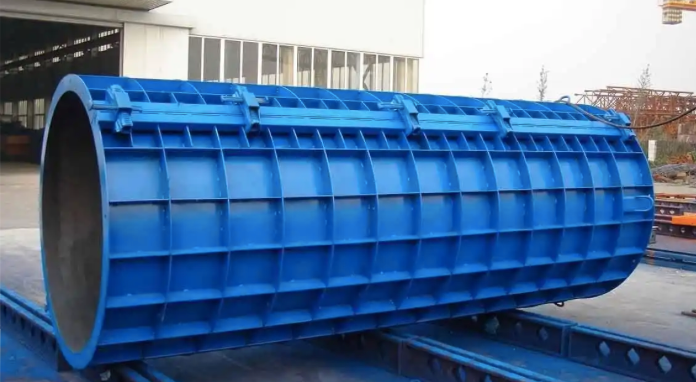

II. Сегментированное окружное напряжение и введение «усилительных колец». Поскольку цилиндрическая стальная опалубка является тонкостенной конструкцией, ее самое слабое место под внутренним давлением часто находится в окружном направлении пластины — то есть под растягивающим напряжением по окружности. Если стальная пластина слишком тонкая, может произойти чрезмерная деформация или даже разрушение. Таким образом, в инженерной практике была введена конструкция «армирующего кольца»: несколько кольцевых ребер устанавливаются по высоте внешней поверхности опалубки.
Эти армирующие кольца действуют подобно резинкам, натянутым на воздушный шар; они распределяют окружное растягивающее усилие на стальную пластину по всему кольцу, значительно снижая концентрацию напряжений внутри самой стальной пластины. Стоит отметить, что в ранних конструкциях часто использовались равномерно расположенные армирующие кольца. Позже анализ методом конечных элементов показал, что более плотное расположение армирующих колец в нижней средней части опалубки (где боковое давление наиболее интенсивно) и, соответственно, меньшее их количество в верхней части позволяют более эффективно использовать материал. Этот подход «неравномерного армирования» является прямым результатом оптимизации в области структурной механики.
III. Противоречие между жесткостью и деформацией: применение технологии предварительной деформации. Любая стальная пластина подвергается упругой деформации под напряжением, и цилиндрическая стальная опалубка не является исключением. После заливки бетона и снятия опалубки, если стальная опалубка сама по себе подверглась неравномерному расширению во время заливки, поверхность сформированного бетонного цилиндра будет неровной или даже иметь локальные выпуклости. Традиционный подход к решению этой проблемы заключается в увеличении толщины стальной пластины, но это приводит к чрезмерному увеличению веса и стоимости.
Инновационный подход заключается в «предварительном проектировании»: на этапе изготовления диаметр стальной опалубки немного уменьшается по сравнению с расчетным значением, что позволяет опалубке упруго расширяться до стандартного размера после воздействия давления бетона. Это эквивалентно активному «взаимодействию» опалубки с боковым давлением бетона во время напряжения, а не пассивному сопротивлению ему. Эта технология требует точного расчета соответствия между толщиной стальной пластины, жесткостью арматурных ребер и скоростью заливки бетона, по сути, представляя собой философию проектирования конструкций, основанную на «сочетании жесткости и гибкости».
IV. Эволюция узлов соединения от «жестких» к «полужестким». Цилиндрическая стальная опалубка обычно собирается на месте из нескольких изогнутых панелей. Качество соединения между панелями напрямую влияет на общую производительность. Ранние методы соединения в основном основывались на жестких болтовых соединениях, направленных на минимизацию относительного смещения между двумя панелями. Однако такой подход требует чрезвычайно высокой точности обработки; даже небольшая ошибка в шве может привести к локальной утечке раствора или концентрации напряжений.
Современная технологическая тенденция направлена на создание «полужестких узлов соединения»: к болтовым соединениям добавляются эластичные шайбы или используются специальные зажимы, обеспечивающие контролируемое, незначительное вращение в точке соединения. Таким образом, шаблон в целом может саморегулироваться за счет мельчайших деформаций в узлах при воздействии неравномерного давления, избегая чрезмерного локального напряжения. Этот подход к проектированию заимствует методы обработки узлов пространственных решетчатых структур, что приближает механическое поведение шаблона к поведению «континуума», а не «жесткого тела».
V. От «опыта» к «оптимизации толщины стенки на основе данных»
В прошлом толщина стенок цилиндрической стальной опалубки определялась в основном инженерным опытом — обычно от 6 до 12 миллиметров, при этом больший коэффициент запаса прочности выбирался исходя из диаметра и высоты колонны. Хотя этот метод был надежным, он часто приводил к перерасходу материала.
Теперь, с помощью компьютерного моделирования и измеренных данных, инженеры могут проектировать «градиентные толщины стенок» для опалубки. Например, из-за повышенного бокового давления внизу можно использовать стальную пластину толщиной 8 миллиметров; в то время как вверху, где давление уменьшается, можно использовать 5 миллиметров; даже на одной и той же панели толщина стенки в центральной части может быть немного больше, чем по краям. Ключ к такому проектированию — создание разнообразной и точной численной модели «давление-деформация» и ее проверка с помощью измерений тензометрических датчиков на месте. В настоящее время в некоторых крупных мостостроительных проектах с использованием цилиндрической стальной опалубки достигнут независимый расчет толщины стенок для каждого сегмента, что позволило снизить собственный вес опалубки на 15–20% без ущерба для безопасности.
VI. Структурная взаимосвязь между обработкой поверхности и эффективностью извлечения из формы
Последний, часто упускаемый из виду аспект — это метод обработки внутренней поверхности опалубки. Внутренние стенки обычной опалубки покрываются разделительным составом, но неравномерное распределение разделительного состава может вызывать локальное прилипание бетона к стальной плите, что приводит к повреждению поверхности при извлечении из формы.
С точки зрения конструкции, эту проблему можно решить, контролируя «коэффициент трения на границе раздела». Современная цилиндрическая стальная опалубка имеет внутреннюю стенку, которая подвергается пескоструйной обработке для создания слегка шероховатой поверхности, а затем покрывается полимерным покрытием с низким коэффициентом трения. Эта комбинированная поверхность обеспечивает плавное извлечение из формы без риска образования пузырьков воздуха во время заливки из-за чрезмерной гладкости. Стоит отметить, что существует неявная корреляция между шероховатостью пескоструйной обработки, толщиной покрытия и жесткостью опалубки — более толстое покрытие может незначительно изменить внутренний диаметр опалубки, влияя на точность расчетов предварительной деформации. Следовательно, необходим диверсифицированный подход, интегрирующий процессы обработки поверхности в общую структурную модель, а не рассматривающий их как независимый компонент.
Заключение: Итеративный путь, движимый структурной логикой. Цилиндрическая стальная опалубка эволюционировала от простой строительной формы до инженерного компонента, требующего точных механических расчетов. Ее основной движущей силой всегда было углубление «структурной логики». От кольцевого армирования до предварительной деформации, от оптимизации узлов соединения до проектирования градиентной толщины стенок — каждое нововведение не рождается из ниоткуда, а строится на непрерывном анализе напряженного поведения, свойств материалов и условий строительства. В будущем, с интеграцией цифровых двойников и интеллектуальных сенсорных технологий, стальная опалубка сможет обеспечивать обратную связь в реальном времени о своем напряженном состоянии и даже активно регулировать локальную жесткость — но это будет еще один путь от строительства к инновациям.
-
-
-
